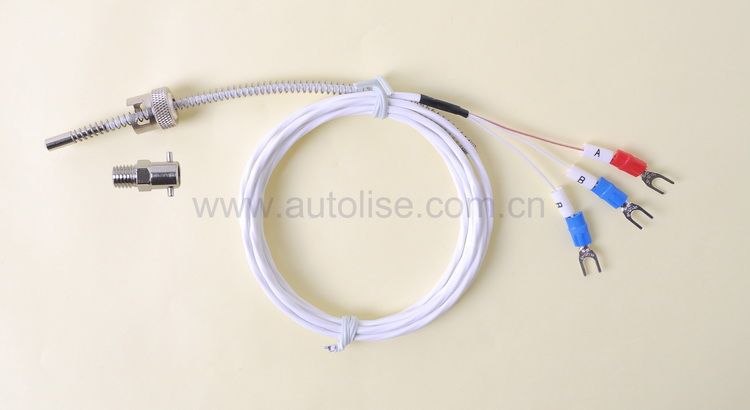

AR15 压簧式



      AR15系列热电阻是由含绝缘层和护套层的引线一头焊接铂电阻元件放入铜套管内并加上压簧和卡扣当感温探头,一头延长至所需长度作为引线而组成的压簧式热电阻。热电阻具有低温精度高,但机械强度低的特点。AR15系列一般用于测量-200~+200℃的金属固体内部温度。



此产品须提供的参数:



 探头尺寸:

 常用为5×10,其它尺寸需定制。
卡扣座规格:

不带卡扣座或M8、M10、M12×1.5可选。

引线长度

50M内可任意指定。

电阻芯型号

常用为PT100,也可选其它。

 精度等级  常用为通用工业等级B级,也可选精密级A级。
引线类型

常用为铁氟龙线,其它类型请参考部分选项说明。

实测温度:

即长期使用的实际温度。



部分选项说明:

铂电阻的测量精度:

PT100 A级精度允差
±(0.15±0.002·t)
B级精度允差
±(0.30±0.005·t)
注:t为实际测量值
注:①A级的允许偏差不适用于t>650℃的温度范围,不适合采用二线制的铂热电阻。
  ②允差,指的是允许的最大误差,不是真正误差,我司产品的误差值大部份远低于最大误差。



引线式热电阻常用引线:

中文名称 选型代码 图 片 绝缘层与
护套层材料
长期耐温 其它特性点
三线制
铁氟龙引线
TFL FEP铁氟龙绝缘
FEP铁氟龙护套
-100℃~+200℃ 抗干扰性差,防潮性好,耐折拗。
三线制
PVC引线
PVC PVC绝缘
PVC护套
-30℃~+80℃ 抗干扰性差,防潮性好,耐折拗。
三线制带屏蔽铁氟龙引线 TFLP FEP铁氟龙绝缘
FEP铁氟龙护套
中间带屏蔽层
-100℃~+200℃

抗干扰性好,防潮性好,耐折拗,最常用

二线制
铁氟龙引线
TFL2 PTFE铁氟龙绝缘无护套层 -100℃~+260℃

抗干扰性差,防潮性好,耐折拗,耐温高

 注:特殊的二线制或四线制铁氟龙引线与PVC引线是没有护套层的,选型代码分别为TFL2、TFL4、PVC2、PVC4。

外形尺寸图:

M8卡扣座 M10卡扣座 M12×1.5卡扣座 M12卡扣座(不常用) 卡扣

装上卡扣座后
整体图
