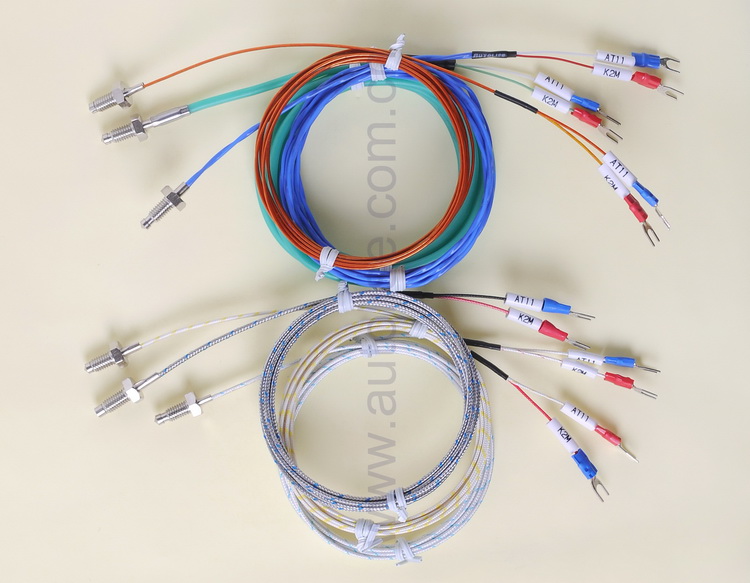

AT11 螺帽式




   AT11系列热电偶是由热电偶线一头焊接成测温点放入铜套管内并加上铜固定螺纹作为感温探头，一头直接延长至所需长度作为引线而组成的螺帽式热电偶。一般用于测量被加热金属固体的温度。同一分度号热电偶选择不同类型的热电偶线时测温范围与适用场合是不同的。常用不锈钢网线热电偶用于长期测量0-250度的场合。
 此产品须提供的参数：
 螺纹规格： 可选公制M6、M8，英制1/4、5/16。
 引线长度：  可任意指定，单位为M（米）。
 偶丝型号：  常用为K，其它可选T、J、N、E。
 头部工艺：  常用为绝缘式，也可选非绝缘式或接壳式。
 引线类型：  常用为不锈钢网线1/0.65，其它类型请参考部分选项说明。
 实测温度：  即长期使用的实际温度。
 部份选项说明：



      引    线



类    型

 		  中文名称  选型代码  实 物 图  绝缘层与
护套层材料		  长期
耐温		  其它特点
 不锈钢网
线7/0.2

BXG7/0.2（个别省略）

 玻纤绝缘
不锈钢网护套 		  250℃ 抗干扰性强，不耐运动和折拗，防潮性不好，价格便宜。
不锈钢网
线1/0.65 		  BXG1/0.65（个别省略） 玻纤绝缘
不锈钢网护套 		  250℃ 抗干扰性强，不耐运动和折拗，防潮性不好，价格便宜。
 欧标不锈钢网
线7/0.2		  BXGT7/0.2  PTFE铁氟龙绝缘不锈钢网护套  260℃ 抗干扰性强，耐运动和折拗，防潮性好，价格较贵。
 美标不锈钢网线7/0.2  BXGA7/0.2 玻纤绝缘
不锈钢网护套 		  500℃ 抗干扰性强，耐运动和折拗中等，防潮性不好，价格贵。
普通玻纤
线1/0.65 		  BQ1/0.65  玻纤绝缘
玻纤护套		  250℃ 抗干扰性不好，不耐运动和折拗，防潮性不好，价格便宜。
 铁氟龙线
7/0.2		  TFL7/0.2  FEP铁氟龙绝缘
FEP铁氟龙护套		  200℃ 抗干扰性不好，耐运动和折拗，防潮性好，价格较贵。
硅胶线
7/0.2 		 GJ7/0.2  FEP铁氟龙绝缘
硅胶护套 		  200℃ 抗干扰性不好，耐运动和折拗，弹性好，防潮性好，价格较贵。
KAPTON薄
膜线7/0.2 		 KPT7/0.2   KAPTON绝缘
KAPTON护套		  320℃ 抗干扰性不好，耐运动和折拗，防潮性好，耐温中等，价格较贵。
以上标的耐温是指长期耐温，短期耐温一般允许超30℃，不锈钢网线允许超更多。耐温250℃及以下的热电偶线适用于所有分度号热电偶，耐温250℃以上不适用于T型热电偶，耐温600℃的仅适用于K、N型热电偶。



热电偶丝型号

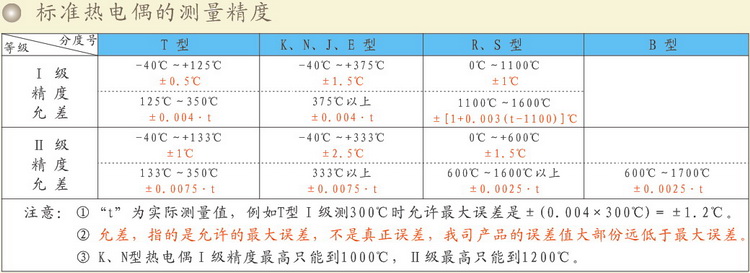

  在K、N、E、J、T五种普通热电偶里，K最常用,但T型热电偶在-40～200℃内有着比其它4种热电偶更高的测量精度,却是很多用户所不知的，热电偶的测量精度和各种型号热电偶特性详见

感测头部工艺

  非绝缘式  相当于接地式，测温点与外壳接触，抗干扰性差，反应速度较快。
 绝缘式  相当于非接地式，测温点与外壳绝缘，抗干扰性好，反应速度较慢。
 接壳式  相当于接地式，测温点与外壳焊在一起，抗干扰性差，反应速度最快。



 螺 纹
 规 格

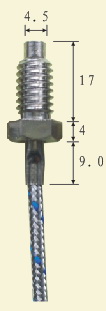

 M6公制螺纹

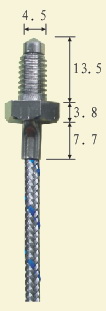

 1/4英制螺纹

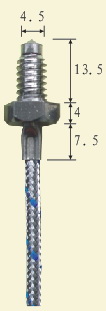

 M8公制螺纹

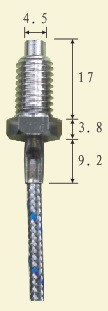

 5/16英制螺纹

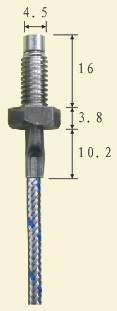

M6公制螺纹加长型

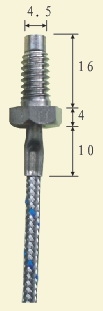

 1/4英制螺纹加长型

注：M6与1/4螺纹外径接近，M8与5/16螺纹外径接近，辨别时请用牙规测量。

带保护弹簧的
探头出线形式

（硅胶线除外）
