ATK22台阶套接杆式

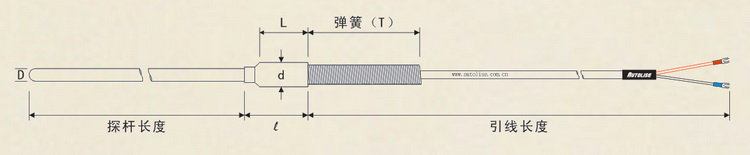

       ATK22系列热电偶是由铠装热电偶电缆一头内部偶丝焊成测温点并封口作为探杆,一头接热电偶引线,并在探杆冷端处套接台阶套管后加弹簧而组成的台阶套接杆式铠装热电偶。铠装热电偶具有反应快、可弯曲及探杆可以很长等普通热电偶所没有的优点。

此产品须提供的参数:
探杆直径: 常用为5mm,也可选8、6.4、6、4.8、3.2、3、2.3、2、1.6、1、0.5、0.25mm。
探杆长度: 可任意指定(甚至几百米),单位为mm。
引线长度: 可任意指定,单位为M(米)。
 热电偶丝型号: 常用为K型,其它可选J、N、E、T、S、R。

感测头内部工艺

常用为绝缘式,也可选接壳式、露头式。

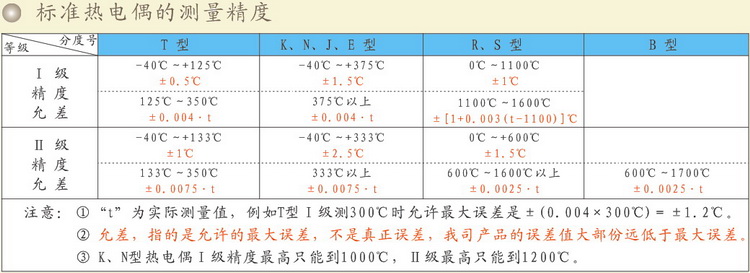

  精度等级 常用为通用工业等级Ⅱ级,也可选精密级Ⅰ级。
引线类型: 常用为不锈钢网线7/0.2,其它不常用引线请见
保护管材质: 常用为不锈钢304,其它可选SUS316、Inconel600、GH3030。
部份选项说明:

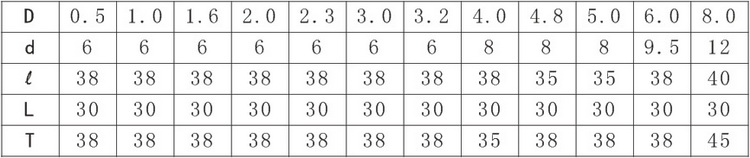

各种直径对应套管尺寸:





铠装热电偶不同保护管材质/直径/分度号/测温范围:

分度号 保护管材质 外径(mm) 长期使用最高温度 短期可超温(2小时内)℃
K、N

SUS304、316
(常用)

0.5、1.0 400℃ +200℃
1.5~2.3 600℃ +100℃
3.0~8.0 800℃ +100℃
GH3030
InconeI 600
(不常用、价格贵)
0.5、1.0 500℃ +100℃
1.5~3.2 800℃ +100℃
4~5 900℃ +100℃
6~8 1000℃ +100℃
E SUS304、316 0.5、1.0 400℃ +100℃
1.5~2.3 500℃ +100℃
3~5 600℃ +100℃
6~8 800℃ +0℃
J SUS304、316 0.5、1.0 300℃ +100℃
1.5~2.3 400℃ +100℃
3~5 500℃ +100℃
6~8 750℃ +50℃
T SUS304、316 0.5、1.0 200℃ +50℃
1.5~5.0 250℃ +50℃
6~8 350℃ +0℃
注:R/S铂铑铠装热电偶一般用GH3030、GH3039、inconel600保护管,因少用没列出来



铠装热电偶感测头内部工艺:

形式 结构 特点 适用套管的外径(mm)
单支装 双支装
露出式   反应速度快,适于测量发动机排气等,同其它形式相比机械强度低 φ1.0~φ8.0 φ3.0~φ8.0
接壳式   反应速度较快,耐压可达3.43×10 MPa,不适用范围于有电磁干扰的场合 φ0.25~φ8.0 φ3.0~φ8.0
绝缘式   反应速度比接壳慢,对于无特别要求快速反应的场合,多采用此种形式,使用寿命长,防电磁干扰 φ0.5~φ8.0 φ3.0~φ8.0
