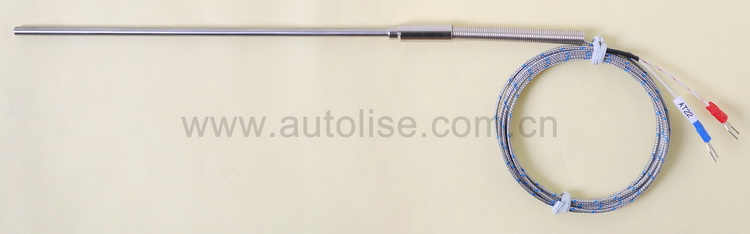

AT22 台阶套接式



       AT22系列热电偶是由热电偶线一头直接焊成测温点放入套接了台阶套管并加上弹簧的304不锈钢保护管内作为探杆,一头直接延长至所需长度作为引线而组成的台阶套接杆式热电偶。一般用于测量0~600°不用固定连接场合的气体、液体或固体内部的温度。

此产品须提供的参数:
探杆耐温类型: 常用为普通型,也可选高温型、防腐型。
探杆直径: 固定5mm。
探杆长度: 1000mm内任意指定。
引线长度:

可任意指定,单位为M(米)。

热电偶丝型号

常用为K型,其它可选J、E、T、N。

感测头内部工艺

常用为绝缘式,也可选非绝缘式。
引线类型: 常用为不锈钢网线1/0.65,其它类型请参考
 精度等级: 常用为通用工业等级Ⅱ级,也可选精密级Ⅰ级。
部份选项说明:



探 杆 耐
温 类 型
普通型    指探杆内装的是热电偶线的,因此选择不同的热电偶线测温范围是不一样的,常用的K型不锈钢网线测温范围是0~250℃,其它热电偶线详细请见以上"引线类型"说明,BQH的虽是特高温线但也归为此类。
高温型    指探杆内装的是热电偶丝套陶瓷绝缘的,耐温更高,与选择热电偶引线类型无关。K、N型测温范围0~600℃,E、J型测温范围0~450℃,T型的不适合做高温型。
防腐型    指探杆部份外套透明铁氟龙管的(φ5铁氟龙管内套φ4不锈钢管),适用于耐酸碱
场合,如:电镀槽。所有分度号热电偶测温上限都是200℃。
    注:以上测温范围仅对探杆部份而言,非探杆部份若需置于高温区请来电咨询。
